B5 : Le diagramme SysML (Systems Modeling Language)
SysML ce qui signifie en anglais : « Systems Modeling Language» ou en français : langage de modélisation des systèmes.
C’est une méthode d’analyse et de description des fonctions techniques et des contraintes d’un objet technique à l’aide de diagramme spécifiques détaillant, entre autres, les cas d’utilisation du futur objet.
Cette méthode a été inventée aux Etats Unis en 2001 et a tendance à remplacer la méthode « APTE » utilisée précédemment (depuis 1964).
Le diagramme SysML est un diagramme fonctionnel. Il montre les interactions fonctionnelles des acteurs et du système d’étude. Il délimite précisément le système, décrit ce que fera le système sans spécifier comment (et non ce que fera l’utilisateur). Il exprime les services offerts par le système aux utilisateurs.

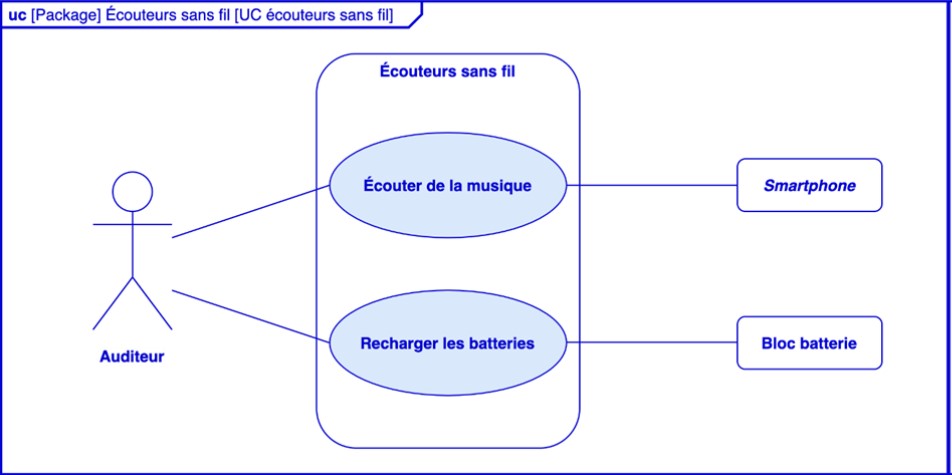

I-. Exemple de diagramme SysML pour un système d’écouteurs sans fils !

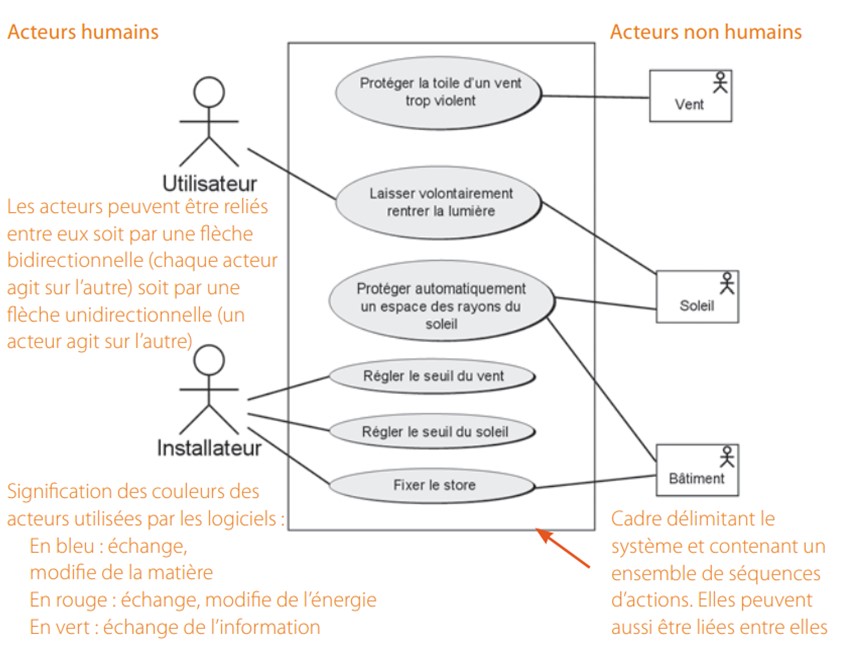

II-. Etude d’un système de contrôle de store banne automatique
Le store doit :
• Se déployer quand la terrasse est ensoleillée.
• Se replier lorsque l’ensoleillement est faible.
• Se replier si le vent est trop violent.
