Nous allons étudier la méthode APTE (APplication aux Techniques d'Entreprise) est une démarche universelle de conduite de projet et d'analyse fonctionnelle créée en France dans les années 1960. Elle se concentre sur le « quoi » et le « pourquoi » d'un produit avant de chercher une solution technique.
I-. Cahier des charges fonctionnel :
Un cahier des charges fonctionnel (CdCf) est un document formulant le besoin du client, au moyen de fonctions détaillant les services rendus par le produit et les contraintes auxquelles il est soumis. Le CdCf a pour rôle de définir le besoin du client. Il explique à quoi va servir le produit final.
II- .Analyse fonctionnelle
Le CdCf se décompose en 2 parties.
1-. Expression du besoin avec la bête à cornes ou graphe du besoin, on répond à 3 questions
A qui rend service le produit ?
Sur quoi il agit ?
Dans quel but ?
Grâce aux 3 questions on écrit la fonction d'usage :
Le pommeau de douche permet à l'utilisateur d'agir sur l'eau dans le but de se doucher et d’économiser de l'argent (pommeau à économie d’eau).
2.2) Expression fonctionnelle
Une fonction de service s'écrit toujours : Verbe à l'infinitif + Complément
Pour satisfaire le besoin de l'utilisateur (fonction d'usage), on distingue deux types de fonctions :
Les fonctions principales (FP) : elles répondent directement au besoin principal.
Formulation : Permettre de + verbe à l'infinitif + complément
Les fonctions contraintes (FC) : elles sont imposées par le milieu extérieur (sécurité, normes, environnement, prix, etc.).
Formulation : Être capable de / Doit + verbe à l'infinitif + complément
Pour représenter et organiser ces fonctions (FP et FC), on utilise le diagramme des interactions (aussi appelé diagramme pieuvre).

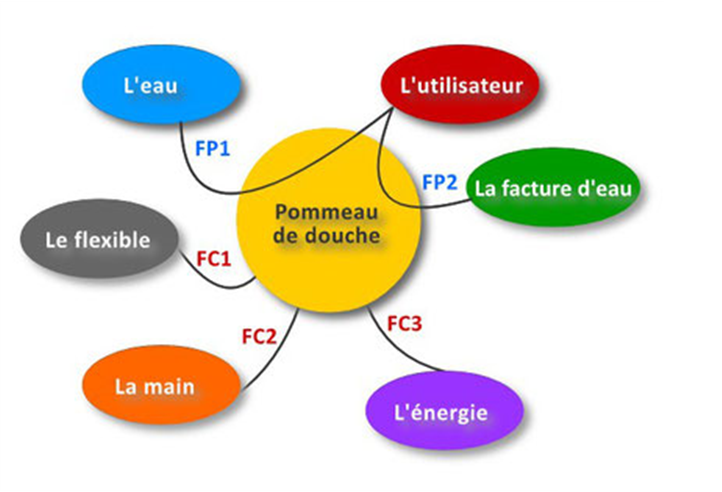

2.3 Diagramme des interactions du pommeau de douche (pieuvre).

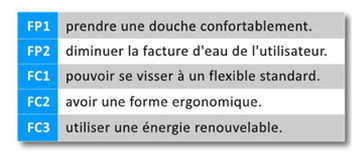

2.4 Cahier des charges fonctionnel (CdCf) du pommeau de douche

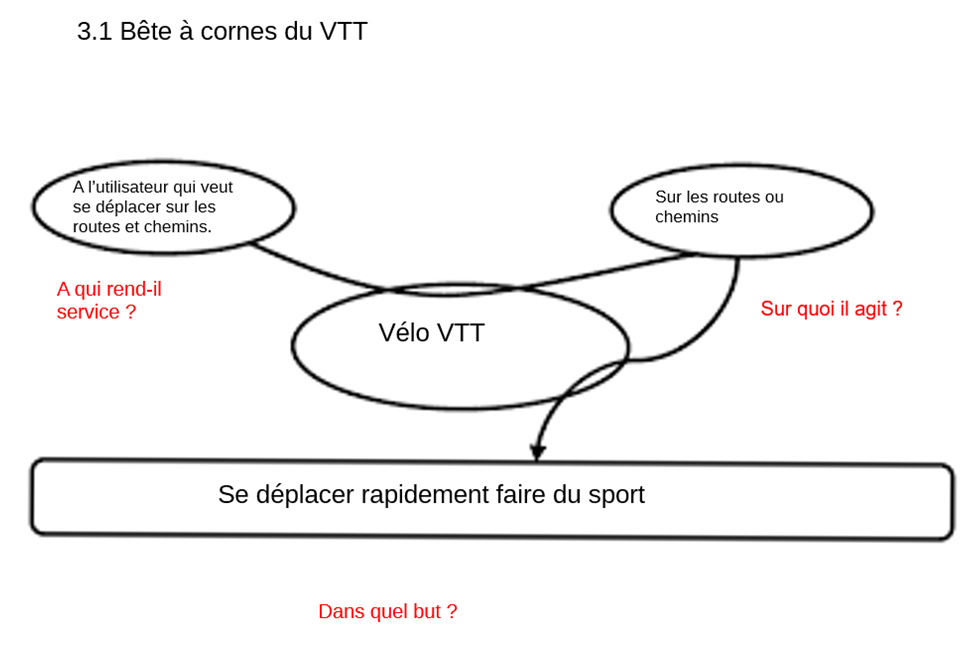

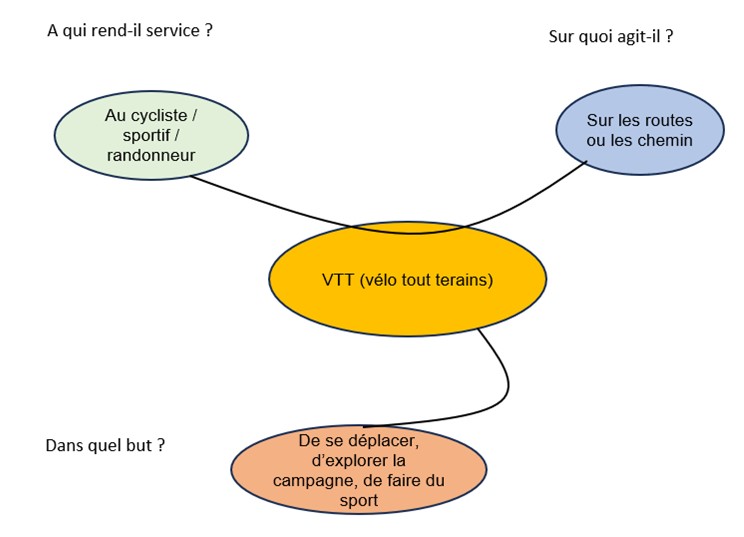

3-. Réaliser la bête à cornes d'un VTT :

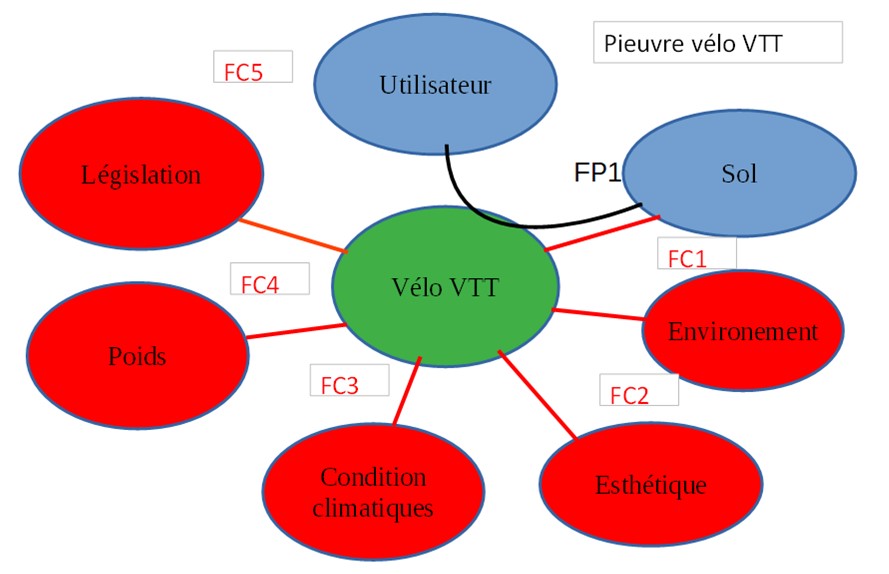

3.2-. Réaliser la pieuvre d'un VTT (diagramme des interactions).
